| 手動クランプ式 ＨＧ 型 赤道儀の特徴 |
クランプレス式 Ｇ 型 赤道儀の特徴 |

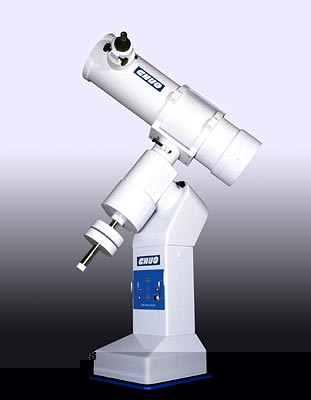

| ＨＧ２５ 架台 |

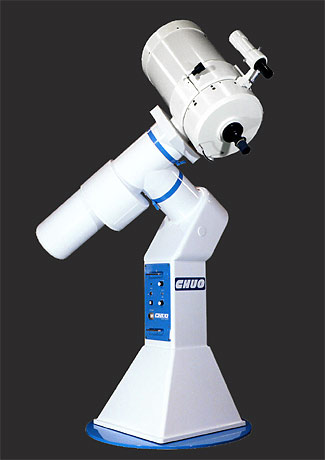

ＨＧ２０ 架台 |
高速粗動と手動クランプ付で汎用性を重視、コストパフォーマンス性能に優れた赤道儀。
●手動クランプ付き
●研磨ギアと精密加工により正確な追尾を追求
●無振動追尾のマイクロステップ駆動方式
●駆動速度
・大気差補正恒星時、太陽時、月時速度
●高速粗動
・ＨＧ３５，ＨＧ３０，ＨＧ２５ （×５００倍速）
・ＨＧ２０ （×７００倍速）
●オートガイド端子 標準装備
●エンコーダ 標準装備
●赤経赤緯表示器 オプション |
|

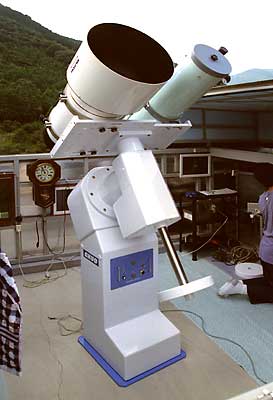

| Ｇ３０ 架台 |

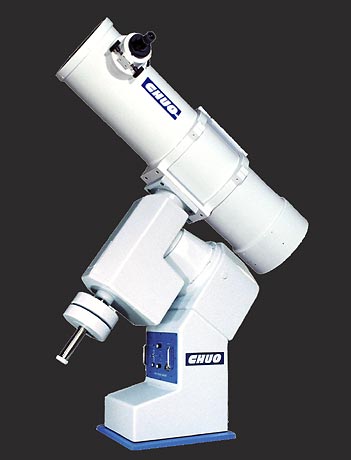

Ｇ２５ 架台 |
クランプレス機構と高速粗動の組合せで自動制御性能を重視した赤道儀。
●クランプ操作不要のクランプレス機構採用
●剛性の高さを誇る赤道儀
●無振動追尾のマイクロステップ駆動方式
●駆動速度
・大気差補正恒星時、太陽時、月時速度
●高速粗動
・Ｇ４０ （×５００倍速）
・Ｇ３０，Ｇ２５ （×６００倍速）
●オートガイド端子 標準装備
●エンコーダ 標準装備
●赤経赤緯表示器 オプション
|
|
| ＨＧ 型 赤道儀種類 |
Ｇ 型 赤道儀種類 |
■ＨＧ３５赤道儀
３５～４０ｃｍ反射鏡筒の搭載や３０ｃｍ反射クラスのツイン搭載が可能。
●参考同架重量 ： 約80～90kg
●赤道儀重量 ： 520㎏
●ベースプレート寸法 ： 600ｍｍ角
■ＨＧ３０赤道儀
３０ｃｍ反射鏡筒や３５㎝～４０㎝クラスのシュミカセ搭載可能。
●参考同架重量 ： 約60～70kg
●赤道儀重量 ： 420㎏
●ベースプレート寸法 ： 550ｍｍ角
■ＨＧ２５赤道儀
２５～３０ｃｍ反射鏡筒の搭載や３０～３５ｃｍシュミカセ鏡筒の搭載。
●参考同架重量 ： 約40～50kg
●赤道儀重量 ： 230㎏
●ベースプレート寸法 ： 500ｍｍ角
■ＨＧ２０赤道儀
２０ｃｍ反射鏡筒の搭載や２０～２８ｃｍシュミカセ鏡筒の搭載。
●参考同架重量 ： 約30kg
●赤道儀重量 ： 180㎏
●ベースプレート寸法 ： 520ｍｍ角
|
■Ｇ６０赤道儀
６０ｃｍ反射鏡筒用赤道儀
■Ｇ５０赤道儀
５０ｃｍ反射鏡筒用赤道儀
■Ｇ４０赤道儀
４０ｃｍ反射鏡筒の搭載や３０ｃｍ反射クラスのツイン搭載が可能。
●赤道儀重量 ： 800㎏
●ベースプレート寸法
・南北680ｍｍ×東西600ｍｍ
■Ｇ３０赤道儀
３０ｃｍ反射鏡筒の搭載や３０～４０ｃｍシュミカセ鏡筒の搭載。
●赤道儀重量 ： 350㎏
●ベースプレート寸法
・南北570ｍｍ×東西500ｍｍ
■Ｇ２５赤道儀
２５ｃｍ反射鏡筒の搭載や２８～３５ｃｍシュミカセ鏡筒の搭載。
●赤道儀重量 ： 250㎏
●ベースプレート寸法
・南北500ｍｍ×東西400ｍｍ |
| ＨＧ 型 スイッチパネル |
Ｇ 型 スイッチパネル |
パネルをクリックすると説明を見る事ができます |
●電源スイッチ、パイロットランプ、ヒューズ
●追尾速度切替スイッチおよび速度可変ツマミ
●ガイド機器接続端子
●コントローラーコネクター
|
|
パネルをクリックすると説明を見る事ができます |
●電源スイッチ、パイロットランプ、ヒューズ
●追尾速度切替スイッチおよび速度可変ツマミ
●ガイド機器接続端子
●コントローラーコネクター
●リミッター表示ランプ（赤経）
|
|

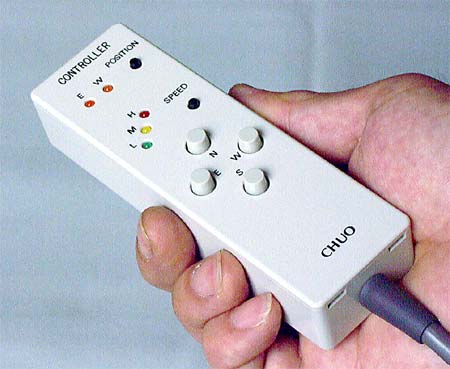

| ハンドコントローラー （共通） |
 |
●赤緯の動作方向切替スイッチ
鏡筒を東西で置き換えたとき視野の方向と動作方向を一致させることができます。
●速度切替スイッチ
・高速（機種により異なる、上記の特徴を参照下さい）
・中速（×16倍）
・微速（×0.5倍）
●各方向への駆動押しボタンスイッチ |
|
